电子式纤维拉伸测试


时间:2012-04-05 10:42

一、实验目的与要求

通过实验,熟悉仪器基本工作原理,了解仪器操作方法,掌握利用拉伸曲线计算纤维拉伸性质的各项指标。

二、实验仪器与用具

LLY-06型电子单纤维强力仪,黑绒板,镊子,预加张力夹,校验用砝码等。

三、试样

纤维试样若干。

四、实验方法与程序

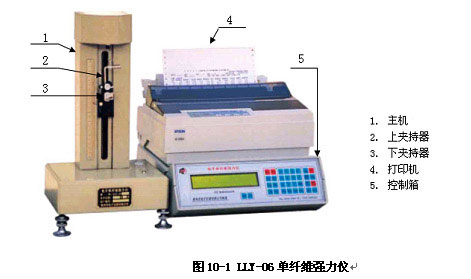

LLY-06型电子单纤维强力仪结构如图10—1所示。

LLY-06B型 电子单纤维强力仪

LLY-06A型 电子单纤维强力仪

LLY-06E型 电子单纤维强力仪

(一)试验前准备

1.接通电源,打开总电源开关,预热10min。

2.调节夹持距离,拉伸试验时上下夹持器距离一般为10mm或20mm。

3.如果驳接电脑,仪器将记录试验全过程,可获得强大的分析功能:可适时显示曲线图、断裂强力、伸长率、屈服应力、屈服伸长、断脱伸长、初始模量、各项CV值等多项统计指标。特点如下:脱机适合教学(直观、易操作,学生接触容易、理解方便)、联接pc机适合做课题(成功经验:东华大学211工程验收,5人调研组2005年12月在我厂试验室待了3天对软件仔细研究,得出结论:“莱州的强力仪最适合学校用,联机、脱机都能用,脱机不怕学生用,用不坏;更可喜的是联机做课题,功能很强大,关键是所有测得结果均可以任意导出到Word、Excel、写字板,而且可以以数据和曲线的方式记录测试全过程,也可以也可以将各力值采集点顺序导入Excel;拥有多项专利,提高了测试精度和方便操作。则将仪器后侧232接口驳接电脑对应接口(强烈提请注意:在电脑启动前驳接),启动单纤维驱动程序(强烈提请注意:LLY-06B/PC型电子单纤维强力仪带有电脑接口和驱动光盘,价格不贵)。

4.如有必要,挂上二分之一量程的砝码进行校验。如20g档,则为10g砝码,数字显示应符合要求,仪器可以放心使用。

(二)一次拉伸测试

1.将仪器功能设定为一次拉伸断裂测试,同时设定预加张力、初始长度、试样线密度、拉伸速度、测试次数等参数。

2. 取下上夹持器, 用张力夹随机地从绒板上夹取一根纤维一端,另一端用上夹持器夹紧,然后将上夹持器挂在挂钩上,试样在规定的张力下悬垂并穿过下夹持器,夹紧下夹持器。应保证纤维放在上、下夹持器的中间位置。

3. 按“拉伸”键,仪器开始拉伸,拉伸断裂后,下夹持器返回,显示屏显示断裂强力、断裂伸长、断裂时间、断裂功、初始模量及三个不同伸长时的应力值。

4. 重复测试,每个试样测试50次,直到本组测试完毕。仪器可自动计算并显示和打印一组的平均值(X),标准差(S)、不匀率(CV值)及每一根试样的测试结果。

(三)定伸长弹性测试

纤维被拉伸至设定伸长值L1(即纤维总伸长)后,仪器自动停止拉伸,让纤维即处于应力松弛状态,并维持设定时间T1(即定时1)下夹持器回升,纤维内应力逐渐减小,至设定的预张力值时的伸长回复值即纤维的急弹性变形L2 。夹持器停止,让纤维继续松弛设定时间T2(即定时2)后,下夹持器继续回升到达上限位置后,再次拉伸纤维,当纤维内应力等于设定的预加张力时,对应的拉伸值为纤维的塑性变形L3,下夹持器则回升到上限位后自停,结束测试。

1.设置测试参数,选定定弹性拉伸功能,并设定预加张力、初始长度、定伸长百分率、拉伸速度、定时1(T1)、定时2(T2)、测试次数等。注:定伸长百分率是相对于初始长度而言的。

2.按标准要求夹好纤维,按“拉伸”键,仪器自动测试并显示和打印L1、L2、L3、L4(总弹性L4=L1—L3)以及弹性功回复率W2/W1(其中W2为纤维回复时所做的功,W1为纤维拉伸到定伸长值时所做的功)。当到达设定的测试根数时,仪器显示或打印出L1、L2、L3、L4及W2/W1的统计值(X、S及CV)。

(四)驳接电脑试验

驳接电脑后试验更加省心,只要使用过电脑的就会使用这个仪器,因为电脑界面中英文提示的,可以任意设置中英语言,根据指示操作。

(五)纤维湿态试验

先装好湿态试验附件,水杯中加2/3清水,上下夹持器按原来方式夹好纤维,往上移动水杯,使纤维全部浸入水中。由于上夹持器浸入水后有一定浮力,所以原调好的零点有变化,需重新调节细调电位器,使显示值为零(如有张力夹,调到初张力),按“下降”按钮,拉伸纤维。拉断后,将水杯下移,重新夹装试样,以进行第二次试验。

五、指标计算

本仪器有自动计算功能,无需计算,如若求实,请参照另文。

六、实验报告要求

1.记录:试样名称与规格、仪器型号、仪器工作参数、环境温湿度、原始数据。

2.计算:断列强度、断裂伸长率、初始模量、屈服强度、屈服伸长率、断裂比功、功系数。

七、思考题

1.试述电子强力仪的工作原理。

2.影响试验结果的因素有哪些?
